HDMI THF123H SFP Extender 2KM
- Truyền tín hiệu video HDMI lên đến 1-10km qua cáp quang đôi;
- Hỗ trợ độ phân giải video tối đa lên đến 4Kx2K@30Hz, 1080p@60Hz; 3D;
- Hỗ trợ sao chép EDID, có thể phù hợp với nhiều loại thiết bị hiển thị;
- Hỗ trợ bàn phím và chuột.
- Tuân thủ tiêu chuẩn HDMI 1.4;
- Khả năng tương thích cao, có thể tự động khớp nguồn và thiết bị hiển thị;
- Tích hợp hệ thống điều chỉnh tự động, giúp hình ảnh mượt mà, rõ ràng và ổn định;
- Đơn giản để cài đặt, cắm và chạy;
NME:
ĐC : Số 7B ngõ 690, đường Lạc Long Quân, Phường Tây Hồ, TP Hà Nội, Việt Nam
Mô tả
Bộ mở rộng sợi quang HDMI cung cấp phần mở rộng tín hiệu HDMI và 3D khoảng cách xa trên một cáp quang, nó hỗ trợ độ phân giải cao lên đến 4K * 2K @30Hz, Hỗ trợ bàn phím và chuột và bản sao EDID. Bộ mở rộng có thể sử dụng cho một loạt các ứng dụng yêu cầu truyền tải đường dài có độ phân giải cao với chất lượng cao bởi tính ổn định tốt và bảo mật mạnh mẽ.

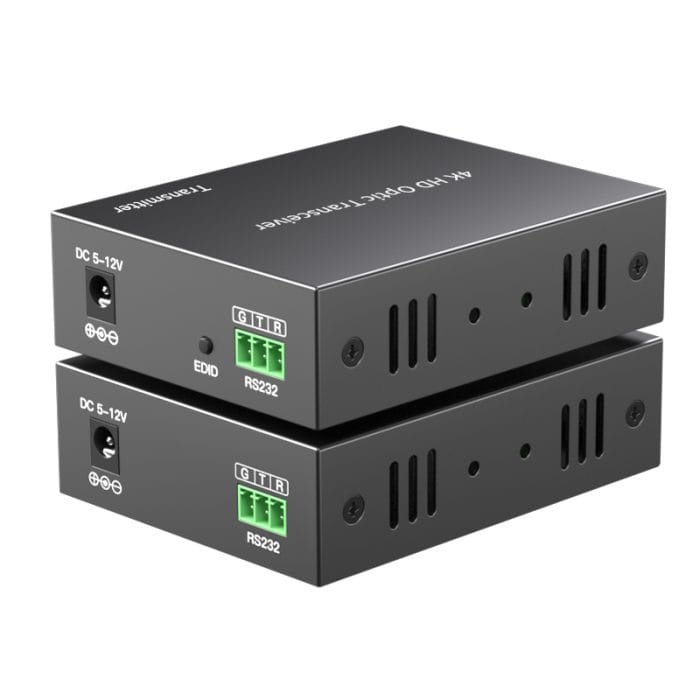

Hình ảnh chi tiết
Vị sao chọn sản phẩm của chúng tôi:
Lợi thế của công ty chúng tôi:
- 1. Chứng nhận bằng sáng chế kỹ thuật quốc gia;
- Ngành thiết bị truyền tải âm thanh và video Hơn 11 năm;
- Hơn 11 năm kinh nghiệm trong đội ngũ kỹ sư R & D và đội sản xuất;
- Hệ thống quản lý chất lượng nghiêm ngặt;
- Cung cấp và dịch vụ chuyên nghiệp;
- OEM & ODM có sẵn;
- Dịch vụ khách hàng đáng tin cậy và kịp thời;
Kỹ thuật
| Thông số | Sự miêu tả | |
| Video | Tiêu chuẩn | HDMI 1.4 |
| Đồng hồ pixel tối đa | 225MHz | |
| Tốc độ dữ liệu tối đa | 10Gb / giây | |
| Phạm vi độ phân giải | Lên đến 4Kx2K@30Hz, 3D, 1920*1080@60Hz | |
| Kết nối | Giao diện HDMI-A | |
| Phạm vi cáp HDMI | <5M (Độ phân giải: 1920 * 1080@60Hz) | |
| Trở kháng | 100Ω | |
| USB | Giao diện | PC: Giao diện USB loại B; kết nối với PC;
K / M: kết nối bàn phím và chuột USB; |
| Tín hiệu USB | Tín hiệu HID | |
| Sợi quang | Giao diện | Mô hình SFP – Đầu nối LC |
| Loại sợi | Chế độ đơn | |
| Bước sóng | Chế độ đơn 1310nm | |
| Băng thông giao diện | 10Gb / giây | |
| Khoảng cách truyền | Sợi quang đơn mode: tiêu chuẩn 2km; tối đa 20km
Sợi đa mode: < 300M |
|
| Khác | Cung cấp điện | Bộ đổi nguồn: DC 5-12V |
| Tản điện | TỐI ĐA 5W | |
| Nhiệt độ | Hoạt động: -5 °C ~ + 70 °C | |
| Độ ẩm | Hoạt động: 5% ~ 90% | |
| Kích thước | 94 * 72 * 26mm | |
| Bảo hành | Bảo hành miễn phí 1 năm | |

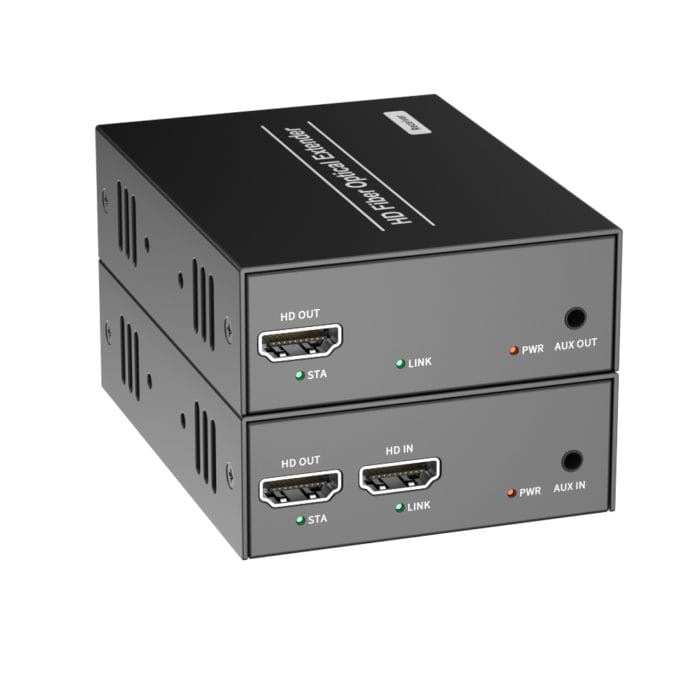

Bảng điều khiển
Máy thu phát
| Tên cổng | Sự miêu tả |
| ĐẦU VÀO / ĐẦU RA | Đầu vào / đầu ra tín hiệu HDMI |
| EDID | Nút Sao chép EDID, Nhấn 3 giây, sao chép EDID từ thiết bị hiển thị HDMI IN sang hệ thống. Nếu giao diện HDMI IN không có màn hình kết nối, hãy khôi phục EDID mặc định. |
| DC5-12V | Ổ cắm bộ đổi nguồn |
| PC VÀO | Cáp USB kết nối với PC |
| K/M | Kết nối với bàn phím và chuột |
| CHỌN THAM GIA/CHỌN KHÔNG THAM GIA | Mô hình SFP — đầu nối LC |
| Chỉ báo LED | Sự miêu tả |
| Liên kết | Chỉ báo kết nối tín hiệu sợi quang |
| STA | Chỉ báo kết nối tín hiệu video |
| PWR | Chỉ báo nguồn hệ thống |
Cài đặt
- Truy cập nguồn tín hiệu HDMI Bộ phát sợi quang HDMI
- Bộ thu sợi quang HDMI được kết nối với thiết bị hiển thị (chẳng hạn như TV độ nét cao, màn hình nối, v.v.),
- Đường cáp quang giao diện LC kết nối Máy phát và mô-đun giao diện sợi quang SFP của máy thu,
- Kết nối máy phát USB-B máy tính, bàn phím, chuột, đầu thu, kết nối USB
- Máy phát và máy thu kết nối với nguồn điện, khi đèn sáng bình thường, hoạt động bình thường của hệ thống.
- Trên nút EDID sử dụng, chẳng hạn như kết nối sau khi khởi chạy POWER, STATUS, đèn, đầu nhận của đèn báo, không có màn hình hoặc màu, nguồn phát đến cổng HDMI của màn hình và cổng HDMI của máy phát, Nhấn nút EDID cho đến khi đèn STATUS nhấp nháy, Khởi động lại nguồn sau khi dừng nhấp nháy

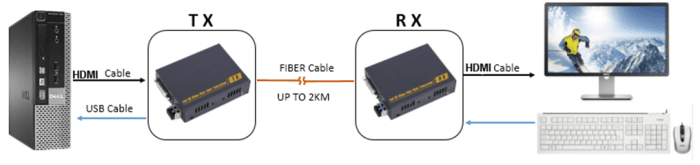

Sơ đồ
Bảo đảm
Vui lòng giữ hướng dẫn sử dụng ở nơi an toàn và dễ tìm để bạn có thể đọc ngay lập tức khi gặp sự cố.
Hướng dẫn an toàn:
- Vui lòng không tự tháo rời sản phẩm này vì nó không bao gồm chức năng DIY.
- Vui lòng không làm cho sản phẩm chạm vào nước trong trường hợp bị hư hỏng, vì nó không phải là thiết kế không thấm nước.
- Vui lòng sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.
- Vui lòng không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.
- Vui lòng tránh tiếp xúc với các chất ăn mòn.
- Khi có hư hỏng hoặc hư hỏng vật chất khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng để được hỗ trợ.
