EX2300 Ethernet Switch Datasheet

Tổng Quan Sản Phẩm

Switch Ethernet Juniper Networks EX2300 mang đến một giải pháp đơn giản, kinh tế, phù hợp cho triển khai lớp Access trong các văn phòng chi nhánh và các địa điểm từ xa, cũng như các mạng bệnh viện trường học,.v.v…

Đối với các mạng nhỏ, có thể kết nối lên đến bốn switch EX2300 trong cấu hình Virtual Chassis, cho phép quản lý chúng như một switch duy nhất.

Switch EX2300 được tích hợp, cấu hình và quản lý trong Kiến trúc Đám mây Juniper Mist. Mist Wired Assurance mang lại trải nghiệm tốt hơn cho các thiết bị kết nối thông qua tự động hóa và mức dịch vụ được cung cấp bởi trí tuệ nhân tạo.

Mô tả về Sản phẩm

Dòng switch Ethernet Juniper Networks® EX2300 cung cấp một giải pháp nhỏ gọn, hiệu suất cao để hỗ trợ triển khai truy cập mạng hợp nhất ngày nay.

Mỗi switch EX2300 bao gồm một công cụ chuyển tiếp gói (PFE) dựa trên ASIC với một CPU tích hợp để liên tục cung cấp chuyển tiếp tốc độ dây, ngay cả khi tất cả các tính năng lệnh điều khiển được bật. Dựa trên công nghệ của Juniper Networks đã được kiểm chứng trên thực tế, PFE mang lại cùng một mức hiệu suất và độ tin cậy cấp nhà cung cấp cho các switch EX2300 mà các router của Juniper Networks mang lại cho các mạng cung cấp dịch vụ lớn nhất trên thế giới.

Các mô hình EX2300 được lựa chọn cũng hỗ trợ các tiêu chuẩn Power over Ethernet (PoE) 802.3af Class 3 và 802.3at PoE+ để hỗ trợ các thiết bị trong mạng như điện thoại, camera video, Access Point WLAN IEEE 802.11ac và điện thoại video trong các mạng hợp nhất. Các switch EX2300 hỗ trợ PoE có công suất hệ thống tối đa là 750 watt để cung cấp lên đến 30 watt cho các cổng được chọn.

Có nhiều mô hình EX2300 khác nhau, bao gồm cả các phiên bản cung cấp cổng truy cập PoE+ đa tốc độ (lên đến 2,5 Gbps) có thể chứa điểm truy cập IEEE 802.11ac Wave 2 tốc độ cao, giúp switch hỗ trợ nhiều người dùng không dây hơn.

Các switch Ethernet cố định EX2300 cung cấp giá trị xuất sắc cho khách hàng doanh nghiệp bằng cách hỗ trợ các công nghệ chính sau:

• Công nghệ Virtual Chassis cho phép kết nối đến bốn switch vật lí EX2300 tạo thành một thiết bị logic duy nhất.
• Cổng uplink linh hoạt 1GbE SFP/10GbE SFP+ cung cấp kết nối tốc độ cao đến Core/Distribution switch hoặc các thiết bị upstream khác.
• Lên đến 48 cổng 10/100/1000BASE-T
• Cung cấp 24 và 48 cổng đa tốc độ: 1GbE/2.5GbE trên 8 và 16 cổng tương ứng.
• Hỗ trợ Ethernet hiệu quả năng lượng (EEE) trên các cổng 1GbE.
•  Khả năng chuyển mạch Layer 2 hoàn chỉnh và Layer 3 cơ bản.
• Quy trình đơn giản hóa triển khai và quản lý với Juniper Mist Wired Assurance.

Các tính năng bổ sung bao gồm:

• Các switch EX2300 hỗ trơ nguồn PoE có thể cung cấp đồng thời lên đến 15.4 watt của PoE 802.3af Class, cho phép tối đa 48 cổng hoặc 30 watt của PoE+ 802.3at tiêu chuẩn cho tối đa 24 cổng, dựa trên system budget tổng cộng là 750 watt.
• Cổng uplink có thể được cấu hình như các giao diện Virtual Chassis và kết nối qua các interface quang 10GbE.
• Nguồn cấp điện cố định và cổng uplink đảm bảo sự đơn giản trong vận hành.
• Tiêu thụ điện năng thấp, quạt được thiết kế để tạo ra âm thanh thấp khi hoạt động, giúp giảm tiếng ồn khi sử dụng thiết bị, kích thước nhỏ 10 inch giúp triển khai linh hoạt, thân thiện với môi trường.
• Hỗ trợ cho các giao thức L2 cũng như các giao thức L3 như RIP và định tuyến tĩnh được bao gồm license cơ bản.
• Hỗ trợ quản lý IPv6, bao gồm neighbor discovery, telnet, SSH, DNS, system log và NTP.
• Hỗ trợ một phiên bản duy nhất cho hệ điều hành Junos của Juniper Networks để đảm bảo triển khai tính năng lệnh điều khiển nhất quán.
• Hệ điều hành Junos OS có tính năng modul hóa ngăn chặn việc khởi động lại switch nếu một tính năng lệnh điều khiển đơn lẻ gặp sự cố.
• Giao diện Web tích hợp (Phần mềm J-Web của Juniper Networks) được cung cấp.
• Cổng điều khiển nối tiếp RJ-45.
• Cổng USB mini được tích hợp trên switch truy cập với tốc độ 1GbE.
• Cổng quản trị Ethernet.
• Được chứng nhận về RoHS.

Thiết kế của Switch Juniper EX2300

Switch EX2300 chiếm một đơn vị rack duy nhất, mang lại một giải pháp nhỏ gọn cho các phòng điều khiển dây chật chội và các vị trí truy cập nơi không gian và nguồn điện quý báu. Độ sâu của switch EX2300 là 10 inch/12 inch và âm thanh gây ồn thấp, điều này cũng làm cho nó trở nên lý tưởng cho việc triển khai trong các văn phòng mở. Đối với yêu cầu vận hành yên tĩnh, vui lòng xem model EX2300-C, một phiên bản nhỏ gọn không quạt tản nhiệt của EX2300.

Mỗi switch EX2300 hỗ trợ bốn cổng uplink cố định trên mặt trước 1GbE/10GbE (sáu cổng uplink 1/10GbE trên mô hình đa tốc độ 48 cổng) với các kết nối quang có thể lắp đặt (phải mua riêng) để tạo ra kết nối trục lưng hoặc liên kết tổng hợp giữa phòng điều khiển dây và các switch tổng hợp upstream. Các mô hình switch truy cập EX2300 1GbE cũng có một nút chế độ trên bảng trước cung cấp một giao diện đơn giản để kích hoạt thiết bị và chọn chế độ LED.

Một cổng Ethernet RJ-45 phía sau được dành riêng cho quản lý ngoài band, trong khi một cổng USB phía sau có thể được sử dụng để dễ dàng tải lên hệ điều hành Junos OS và các tệp cấu hình.

Quản lý Đám mây với Juniper Mist Wired Assurance

Juniper Mist Wired Assurance, một dịch vụ dựa trên đám mây và được định hình bởi trí tuệ nhân tạo của Mist, nhằm đảm bảo việc đăng ký, cấu hình, quản lý, và khắc phục sự cố của EX2300. Dịch vụ này mang lại tự động hóa được kích hoạt bởi trí tuệ nhân tạo và mức dịch vụ để đảm bảo một trải nghiệm tốt hơn cho các thiết bị kết nối. Wired Assurance tận dụng dữ liệu telemetri phong phú từ switch Junos để đơn giản hóa hoạt động, giảm thời gian trung bình để sửa chữa và cải thiện khả năng nhìn thấy. Wired Assurance cung cấp các tính năng sau:

Hoạt động Ngày 0 — Đăng ký switch một cách trơn tru bằng cách khai báo một switch mới hoặc chấp nhận một switch hiện có thông qua một mã kích hoạt duy nhất, đảm bảo sự đơn giản thực sự với chế độ cắm và chạy.

Hoạt động Ngày 1 — Triển khai mô hình cấu hình dựa trên mẫu để triển khai hàng loạt các cấu hình cho triển khai truyền thống và vải trường học, trong khi vẫn giữ linh hoạt và kiểm soát cần thiết để áp dụng các thuộc tính tùy chỉnh cho từng địa điểm hoặc switch cụ thể. Tự động hóa cấu hình cổng thông qua các Hồ sơ Cổng Động.

Hoạt động Ngày 2 — Tận dụng trí tuệ nhân tạo trong Juniper Mist Wired Assurance để đáp ứng các kỳ vọng về mức dịch vụ như thông lượng, kết nối thành công và sức khỏe của switch thông qua các chỉ số chính trước và sau khi kết nối. Thêm khả năng tự lái của Marvis Actions để phát hiện vòng lặp, thêm VLAN bị thiếu, sửa cổng được cấu hình sai, xác định cáp xấu, cách ly cổng đang dao động và phát hiện các client gặp sự cố liên tục. Và thực hiện việc nâng cấp phần mềm một cách dễ dàng thông qua đám mây Juniper Mist.

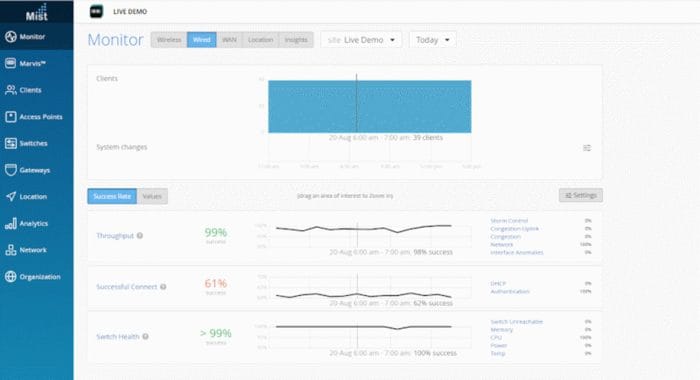

Hình 1: Mức độ dịch vụ kỳ vọng của Juniper Mist Wired Assurance

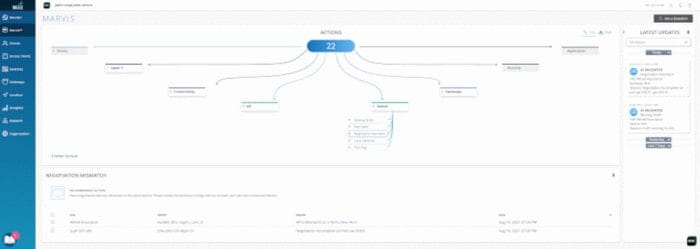

Hình 2: Các Hành động Marvis cho các switch có dây

Sự thêm vào của Marvis, một Trợ lý Mạng Ảo bổ sung được điều khiển bởi trí tuệ nhân tạo của Mist, giúp bạn bắt đầu xây dựng một mạng tự lái, giúp đơn giản hóa các hoạt động mạng và tối ưu hóa quy trình khắc phục sự cố thông qua các sửa chữa tự động cho các switch dòng EX hoặc các hành động đề xuất cho các hệ thống bên ngoài.

Công Nghệ Virtual Chassis

Switch EX2300 hỗ trợ công nghệ Virtual Chassis độc đáo của Juniper, cho phép quản lý lên đến bốn switch EX2300 được kết nối với nhau như một thiết bị logic duy nhất, mang lại một giải pháp có khả năng mở rộng, thanh toán theo nhu cầu cho việc mở rộng môi trường mạng.

Trong khi các switch EX2300 có thể được kết nối thông qua bất kỳ cổng uplink trước bảng điều khiển nào sử dụng transceiver chuẩn 10GbE SFP+ (phải mua riêng), những cổng này cũng có thể được cấu hình làm cổng uplink 1GbE/10GbE tới các thiết bị tổng hợp bằng cách tắt công nghệ Virtual Chassis.

Khi triển khai trong cấu hình Virtual Chassis, các switch EX2300 sẽ bầu chọn một switch chính và một switch dự phòng dựa trên một bộ tiêu chí hoặc chính sách được cấu hình trước. Switch chính tự động tạo và cập nhật bảng chuyển mạch và bảng định tuyến tùy chọn trên tất cả các thành viên switch khác của Virtual Chassis. Các switch có thể được thêm vào hoặc loại bỏ khỏi cấu hình Virtual Chassis mà không làm gián đoạn dịch vụ.

Cấu hình Virtual Chassis của EX2300 hoạt động như các hệ thống thống nhất với tính chất chịu lỗi cao, cung cấp quản lý đơn giản bằng một địa chỉ IP duy nhất, một phiên telnet duy nhất, một giao diện dòng lệnh (CLI) duy nhất, kiểm tra phiên bản tự động và cấu hình tự động. Các switch EX2300 cũng có khả năng chuyển mạch cục bộ, nên các gói tin đi vào một cổng dành cho một cổng khác trên cùng một switch không cần phải đi qua Virtual Chassis, tăng khả năng chuyển tiếp.

Cấu hình Virtual Chassis của EX2300 thực hiện cùng một lược đồ đánh số khe/module/cổng giống như các sản phẩm dựa trên chassis khác của Juniper Networks, mang lại các hoạt động giống như thao tác trên chassis thực. Bằng cách sử dụng một hệ điều hành nhất quán và một tệp cấu hình duy nhất, tất cả các switch trong cấu hình Virtual Chassis được xem xét như một thiết bị duy nhất, giúp đơn giản hóa bảo trì và quản lý hệ thống tổng thể.

Tính Năng và Lợi Ích

Quản lý Mạng Doanh Nghiệp với Juniper Mist Cloud

Juniper Mist Wired Assurance mang đến quản lý đám mây và Trí tuệ Nhân tạo Mist cho kiến trúc mạng doanh nghiệp. Nó đặt ra một tiêu chuẩn mới, chuyển từ quản lý mạng truyền thống sang các hoạt động được điều khiển bởi trí tuệ nhân tạo, đồng thời mang lại trải nghiệm tốt hơn cho các thiết bị kết nối. Đám mây Juniper Mist tối ưu hóa triển khai và quản lý kiến trúc mạng doanh nghiệp bằng cách cho phép:

• Triển khai tự động và triển khai không cần chạm
• Phát hiện bất thường
• Phân tích nguyên nhân gốc

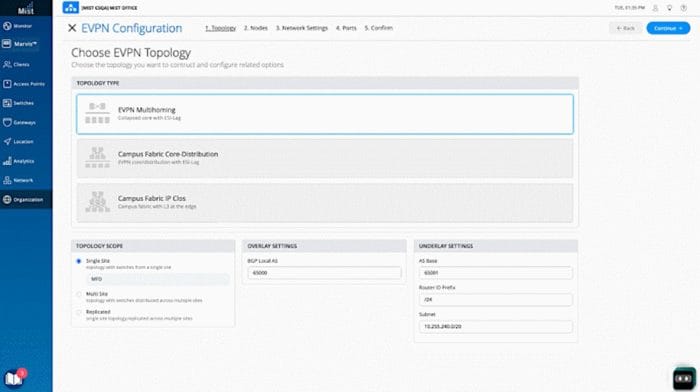

Hình 3. Cấu hình EVPN multihoming thông qua đám mây Juniper Mist

Tính sẵn sàng cao

Để tránh sự phức tạp của Giao thức Spanning Tree (STP) mà không làm mất khả năng phục hồi của mạng, EX2300 sử dụng nhóm đường trục dự phòng (RTG) để cung cấp khả năng dự phòng cổng cần thiết và đơn giản hóa cấu hình chuyển mạch. Nó cũng hỗ trợ tổng hợp liên kết giữa các thành viên, cho phép kết nối tổng hợp liên kết dự phòng giữa các thiết bị trong một cấu hình Khung gầm ảo duy nhất, cung cấp thêm mức độ tin cậy và tính khả dụng.

Hệ điều hành Junos

Các Switch EX2300 chạy hệ điều hành Junos OS giống như các công tắc khác trong Dòng sản phẩm Switch Ethernet EX Series của Juniper Networks, Switch Dòng QFX, Router Juniper, Tường lửa Juniper SRX, và Nền tảng Dịch vụ Mạng Juniper NFX Series. Bằng cách sử dụng một hệ điều hành chung, Juniper mang đến một triển khai và hoạt động đồng nhất của các tính năng lệnh điều khiển trên tất cả các sản phẩm. Để duy trì tính nhất quán đó, hệ điều hành Junos OS tuân theo một quy trình phát triển có kỷ luật cao sử dụng mã nguồn duy nhất và sử dụng một kiến trúc modul có sẵn khả năng cao, ngăn chặn sự cố cô lập từ việc làm sập toàn bộ hệ thống. Những đặc điểm này là cốt lõi của giá trị của phần mềm, cho phép cập nhật đồng thời tất cả các sản phẩm chạy Junos OS với cùng một phiên bản phần mềm. Tất cả các tính năng đều được kiểm thử đầy đủ, tạo nên mỗi phiên bản mới là một bản đầy đủ hơn của phiên bản trước đó. Khách hàng có thể triển khai phần mềm một cách hoàn toàn tự tin rằng tất cả các khả năng hiện có được duy trì và hoạt động theo cách giống nhau.

Môi trường hội tụ

Các switch EX2300 cung cấp mức độ linh hoạt và tính năng cao nhất trong phân khúc của chúng cho các môi trường dữ liệu, thoại và video hội tụ đòi hỏi nhất, tạo ra một nền tảng đáng tin cậy để thống nhất giao tiếp doanh nghiệp.

Bằng cách cung cấp đầy đủ 15,4 watt của Class 3 PoE cho điện thoại VoIP, camera an ninh hình tròn, điểm truy cập không dây và các thiết bị có khả năng IP khác, EX2300 mang lại một giải pháp chuẩn bị cho tương lai để hội tụ các mạng không đồng nhất vào một cơ sở hạ tầng IP duy nhất. Các switch PoE EX2300 cũng hỗ trợ PoE+ dựa trên tiêu chuẩn 802.3at, cung cấp 30 watt để cấp nguồn cho các thiết bị mạng như điểm truy cập không dây IEEE 802.11ac và điện thoại video có thể đòi hỏi năng lượng nhiều hơn so với có sẵn với IEEE 802.3af.

Để giảm thiểu quá trình triển khai, EX2300 hỗ trợ Giao thức Phát hiện Lớp Liên kết (LLDP) và Giao thức Phát hiện Điểm cuối Truyền thông LLDP-MED theo tiêu chuẩn ngành, cho phép các switch tự động phát hiện thiết bị có khả năng Ethernet, xác định yêu cầu nguồn điện của chúng và chỉ định thành viên VLAN ảo (VLAN). Quản lý PoE chi tiết dựa trên LLDP-MED cho phép EX2300 thương lượng về việc sử dụng PoE xuống đến một phần của một watt trên các thiết bị có nguồn điện, tăng hiệu quả sử dụng PoE trên toàn bộ switch.

Ngoài ra, EX2300 hỗ trợ chức năng chất lượng dịch vụ (QoS) đầy đủ cho việc ưu tiên lưu lượng dữ liệu, thoại và video. Các switch hỗ trợ tám hàng đợi dịch vụ (CoS) trên mỗi cổng, cho phép chúng duy trì ưu tiên lưu lượng từ đầu đến cuối. EX2300 cũng hỗ trợ nhiều tùy chọn chính sách, bao gồm ưu tiên nghiêm túc, độ trễ thấp, xác định ngẫu nhiên sớm (WRED) và hàng đợi shaped-deficit weighted round-robin (SDWRR).

Bảo mật:

Hoạt động như một điểm thực thi trong Cơ sở Hạ tầng Chính sách Truy cập, EX2300 cung cấp kiểm soát truy cập cấp cổng dựa trên tiêu chuẩn 802.1X cho nhiều thiết bị trên mỗi cổng, cũng như thực thi chính sách ở Layer 2-4 dựa trên danh tính người dùng, vị trí, thiết bị, hoặc sự kết hợp của chúng. Danh tính người dùng, loại thiết bị, kiểm tra tình trạng máy, và vị trí có thể được sử dụng để xác định liệu truy cập nên được cấp phép và trong thời gian bao lâu. Nếu quyền truy cập được cấp, switch cung cấp quyền truy cập vào mạng dựa trên các thuộc tính ủy quyền được gửi bởi máy chủ xác thực. Switch cũng có thể áp dụng các chính sách bảo mật, chính sách chất lượng dịch vụ (QoS), hoặc cả hai, hoặc nó có thể sao chép lưu lượng người dùng đến một vị trí trung tâm để đăng nhập, giám sát, hoặc phát hiện mối đe dọa bởi các hệ thống ngăn chặn xâm nhập.

EX2300 cũng cung cấp một bộ tính năng đầy đủ về bảo mật cổng tích hợp và phát hiện mối đe dọa, bao gồm cả theo dõi gian động cấu hình máy chủ DHCP (Dynamic Host Configuration Protocol), giám sát động cấu hình ARP (Address Resolution Protocol), và giới hạn điều khiển truy cập phương tiện (MAC) để phòng ngừa các cuộc tấn công giả mạo nội bộ và ngoại vi, cũng như cuộc tấn công man-in-the-middle và từ chối dịch vụ (DoS).

Linh hoạt về Bản quyền (Flex Licensing):

Juniper Flex Licensing cung cấp một mô hình bản quyền chung, đơn giản và linh hoạt cho các switch truy cập Dòng EX Series, cho phép khách hàng mua các tính năng dựa trên nhu cầu mạng và kinh doanh của họ.

Bản quyền linh hoạt được cung cấp trong các cấp độ Standard, Advanced và Premium. Các tính năng cấp độ Standard có sẵn với hình ảnh Junos OS đi kèm với các switch Dòng EX Series. Các tính năng bổ sung có thể được mở khóa bằng cách mua một bản quyền Flex Advanced hoặc Flex Premium.

Các bản quyền Flex Advanced và Premium cho các nền tảng Dòng EX được phân loại theo lớp, được xác định bởi số cổng truy cập trên switch. Các switch Lớp 1 (C1) có 12 cổng, Switch Lớp 2 (C2) có 24 cổng và Switch Lớp 3 (C3) có 32 hoặc 48 cổng.

Các switch EX2300 hỗ trợ cả bản quyền Linh hoạt có thời hạn và vĩnh viễn. Bản quyền có thời hạn được cung cấp cho các khoản thời gian là ba và năm. Ngoài các tính năng của Junos, các bản quyền đăng ký Flex Advanced và Premium bao gồm Juniper Mist Wired Assurance. Các bản quyền đăng ký Flex Advanced và Premium cũng cho phép di động qua các switch cùng cấp và lớp, đảm bảo bảo vệ đầu tư cho khách hàng.

Thông số vật lí

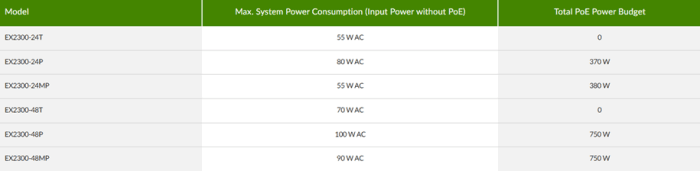

Power Options

Kích thước (R x C x S)

Rộng:

17,4 inch (44,19 cm) cho lắp đặt trên bàn

17,5 inch (44,6 cm) với kẹp gắn rack

Chiều cao: 1,75 inch (4,45 cm) cho lắp đặt 1U

Chiều sâu:

EX2300-24T: 10,2 inch (25,9 cm)

EX2300-24P: 12,2 inch (30,98 cm)

EX2300-24MP: 10 inch (25,4 cm)

EX2300-48T: 10,2 inch (25,9 cm)

EX2300-48P: 12,2 inch (30,98 cm)

EX2300-48MP: 14,5 inch (36,83 cm)

Backplane

Liên kết nội viện Virtual Chassis 80 Gbps để kết nối đến bốn switch làm một thiết bị logic duy nhất (các mô hình EX2300-24/48T/P và EX2300-24/48 MP)

Trọng lượng

EX2300-24T: 7,25 lb (3,29 kg)

EX2300-24P: 9,89 lb (4,49 kg)

EX2300-24MP: 8,82 lb (4 kg)

EX2300-48T: 8,29 lb (3,76 kg)

EX2300-48P: 11,07 lb (5,02 kg)

EX2300-48MP: 14,33 lb (6,5 kg)

Phạm vi môi trường

Nhiệt độ hoạt động: 32° đến 113° F (0° đến 45° C)

Nhiệt độ lưu trữ: -40° đến 158° F (-40° đến 70° C)

Độ cao hoạt động: lên đến 13.000 ft (3962 m) tại 40° C theo tiêu chuẩn GR-63

Độ cao không hoạt động: lên đến 15.000 ft (4572 m)

Độ ẩm tương đối hoạt động: 10% đến 85% (không ngưng tụ)

Độ ẩm tương đối không hoạt động: 0% đến 95% (không ngưng tụ)

Hệ thống làm mát

Luồng khí:

EX2300-24T: 25 cfm

EX2300-24P: 23 cfm

EX2300-48T: 24 cfm

EX2300-48P: 25 cfm

Thông số kỹ thuật phần cứng:

Mô hình chuyển tiếp Switch:

Store and forward

DRAM

 2 GB (EX2300-24/48T/P)

Flash

2 GB (các mô hình EX2300 không hỗ trợ đa gigabit)

8 GB (EX2300-24MP, EX2300-48MP)

CPU

CPU ARM 1.25GHz

Mật độ cổng GbE mỗi hệ thống

EX2300-24P/24T/24MP: 28 (24 cổng chủ + 4 cổng SFP/SFP+ uplinks)

EX2300-48P/48T: 52 (48 cổng chủ + 4 cổng SFP/SFP+ uplinks)

EX2300-48MP: 54 (48 cổng chủ + 6 cổng SFP/SFP+ uplinks)

Hỗ trợ Optics

10/100/1000BASE-T, RJ-45

GbE SFP/kiểu kết nối: RJ-45 hoặc quang LC SFP hỗ trợ 1000BASE-T SFP, SX (multimode), LX (singlemode) hoặc LH (singlemode)

Lớp vật lý

Dự phòng cổng vật lý: cổng dự phòng (RTG)

Kiểm tra cáp để phát hiện gãy và ngắn mạch cáp

Hỗ trợ Auto MDI/MDIX (giao diện phụ thuộc vào trung gian/giao diện chéo phụ thuộc vào trung gian)

Tốc độ cổng giảm xuống/thiết lập tốc độ quảng cáo tối đa trên cổng 10/100/1000BASE-T

Giám sát optical cho các cổng quang

Khả năng chuyển gói dữ liệu (Tối đa với Gói 64 byte)

EX2300-24P/24T: 64 Gbps (unidirectional)/128 Gbps (bidirectional)

EX2300-24MP: 76 Gbps (unidirectional)/ 152 Gbps (bidirectional)

EX2300-48P/48T: 88 Gbps (unidirectional)/176 Gbps (bidirectional)

EX2300-48MP: 132 Gbps (unidirectional)/264 Gbps (bidirectional)

Thông số Software

Lớp 2/Lớp 3 Throughput (Mpps) (Tối đa với Gói 64 byte):

EX2300-24P/24T/24MP: 95 Mpps (wire speed)

EX2300-48P/48T/48MP: 130 Mpps (wire speed)

Các tính năng Layer 2

Số địa chỉ MAC tối đa trên phần cứng: 16,000

Jumbo frames: 9216 byte

Số VLAN được hỗ trợ: 4093 (2044 VLAN hoạt động)

Phạm vi các ID VLAN có thể có: 1-4094

VLAN dựa trên cổng

VLAN dựa trên MAC

Voice VLAN

Giao thức Tunneling Lớp 2 (L2PT)

IEEE 802.1ak: Multiple VLAN Registration Protocol (MVRP)

Tương thích với Per-VLAN Spanning Tree Plus (PVST+)

RVI (Routed VLAN Interface)

IEEE 802.1AB: Link Layer Discovery Protocol (LLDP)

LLDP-MED tích hợp VoIP

IEEE 802.1ad Q-in-Q tunneling

IEEE 802.1br: Mở rộng Cổng

IEEE 802.1D: Giao thức Spanning Tree (STP)

IEEE 802.1p: CoS

IEEE 802.1Q: VLAN Tagging

IEEE 802.1Q-in-Q: VLAN Stacking

IEEE 802.1s: Multiple Spanning Tree Protocol (MSTP)

Số lượng trường hợp MST được hỗ trợ: 64

Số lượng trường hợp VSTP được hỗ trợ: 253

IEEE 802.1w: Giao thức Rapid Spanning Tree (RSTP)

IEEE 802.1X: Kiểm soát Truy cập Cổng

IEEE 802.3: 10BASE-T

IEEE 802.3u: 100BASE-T

IEEE 802.3ab: 1000BASE-T

IEEE 802.3z: 1000BASE-X

IEEE 802.3af: PoE (Nguồn điện qua Ethernet)

IEEE 802.3at: PoE+ (Nguồn điện qua Ethernet mở rộng)

IEEE 802.3ad: Link Aggregation Control Protocol (LACP)

IEEE 802.3x: Khung tạm dừng/Điều khiển luồng

IEEE 802.3az: Ethernet Hiệu quả Năng lượng

Tính năng Layer 3: IPv4

Số lượng tối đa ARP: 1,500

Số lượng tối đa các tuyến định tuyến IPv4 trên phần cứng: 512 prefixes; 4,096 host routes

Số lượng tối đa các tuyến đa điểm IPv4 trên phần cứng: 2,048 groups; 2,048 multicast routes Giao thức định tuyến: RIP v1/v2, OSPF v1/v2

Định tuyến tĩnh

Routing policy

Phát hiện Chuyển tiếp Hai chiều (BFD) với bộ đếm thời gian chậm (> 3 giây)

IP directed broadcast

Tính năng Layer 3: IPv6

Số lượng tối đa Neighbor Discovery (ND): 1,500

Số lượng tối đa các tuyến định tuyến IPv6 trên phần cứng: 512 prefixes; 2,048 host routes

Số lượng tối đa các tuyến đa điểm IPv6 trên phần cứng: 1,024 groups; 1,024 multicast routes

Neighbor discovery, system logging, Telnet, SSH, SNMP, Network Time Protocol (NTP), Domain Name System (DNS)

Định tuyến tĩnh

Giao thức định tuyến: RIPng, OSPF v3, Phát hiện Người nghe Đa điểm, Multicast Listener Discovery v2

Danh sách Kiểm soát Truy cập (ACLs) (Bộ lọc Tường lửa Junos OS)

ACL theo cổng (PACL) — 256 vào; 256 ra

ACL theo VLAN (VACL) — 256 vào; 256 ra

ACL theo Router (RACL) — 256 vào; 512 ra

Số mục nhập ACL (ACE) trên phần cứng mỗi hệ thống: 2,000

Bộ đếm ACL cho các gói tin bị từ chối

Bộ đếm ACL cho các gói tin được phép

Khả năng thêm/xóa/sửa đổi các mục nhập ACL ở giữa danh sách (Chỉnh sửa ACL)

ACL từ tầng 2 đến tầng 4 (L2-L4 ACL)

Access Security

Giới hạn MAC

Địa chỉ MAC được phép — có thể cấu hình theo cổng

MAC “Sticky” (học địa chỉ MAC liên tục)

Kiểm tra động (DAI) ARP

ARP Proxy

Hỗ trợ ARP tĩnh

DHCP snooping (Ngắn chặn DHCP)

802.1X dựa trên cổng

802.1X nhiều người kết nối

802.1X với gán VLAN

802.1X với quyền truy cập thông qua bỏ qua xác thực (dựa trên địa chỉ MAC của máy chủ)

802.1X với hỗ trợ VLAN cho VoIP

ACL động 802.1X dựa trên thuộc tính RADIUS

Các loại EAP được hỗ trợ bởi 802.1X: Message Digest 5 (MD5), Transport Layer Security (TLS), Tunneled Transport Layer Security (TTLS), Protected Extensible Authentication Protocol (PEAP)

IPv6 RA Guard

IPv6 Neighbor Discovery Inspection

Cổng Buộc giam giữ

Xác thực MAC tĩnh

Xác thực MAC-RADIUS

Bảo vệ DOS trên mặt trận kiểm soát

Xác thực dự phòng

Được chứng nhận bởi Trusted Network Connect (TNC)

Khả năng Duy trì Hoạt động cao

Tổ hợp liên kết

Hỗ trợ 802.3ad (LACP):

Số lượng tổ hợp liên kết (LAGs) được hỗ trợ: 128

Số lượng cổng tối đa trên mỗi tổ hợp liên kết (LAG): 8

Hỗ trợ cổng đánh dấu trong LAG

Phát hiện Sự cố Uplink

Chất lượng Dịch vụ (QoS)

QoS Tầng 2

QoS Tầng 3

Kiểm soát tiếp nhận (Ingress policing):

Một tốc độ hai màu; hai tốc độ ba màu

Số hàng đợi phần cứng trên mỗi cổng: 8

Phương pháp lên lịch (egress): Ưu tiên Nghiêm ngặt (SP), Shaped-Deficit Weighted Round-Robin (SDWRR)

Tin cậy và đánh dấu 802.1p, DSCP/IP Precedence

Tiêu chí phân loại từ tầng 2 đến tầng 4: Giao diện, Địa chỉ MAC, EtherType, 802.1p, VLAN, Địa chỉ IP, DSCP/IP Precedence, Số cổng TCP/UDP

Khả năng tránh chận quá tải: Tail Drop và WRED

Đa Truyền

Số mục nhập IGMP snooping: 2,000

IGMP: v1, v2, v3

IGMP snooping

PIM-SM, PIM-SSM, PIM-DM

MLD snooping

Nền Tảng Quản lý và Phân tích

Juniper Mist Wired Assurance for Campus

Junos Space® Network Director for Campus

Junos Space® Management

Quản lý Thiết bị và Hoạt động

Junos OS CLI

Giao diện web Junos (J-Web)

Quản lý ngoại vi: Serial, 10/100BASE-T Ethernet

Cấu hình ASCII

Cứu hộ cấu hình

Quay trở lại cấu hình

Quay lại hình ảnh

SNMP: v1, v2c, v3

Giám sát từ xa (RMON) (RFC 2819) Nhóm 1, 2, 3, 9

Network Time Protocol (NTP)

Máy chủ DHCP

Máy khách DHCP và Proxy DHCP

Chuyển tiếp và hỗ trợ DHCP

Xác thực RADIUS

Xác thực TACACS+

SSHv2

Sao lưu an toàn

HTTP/HTTPs

Bộ giải quyết DNS

Ghi log hệ thống

Cảm biến nhiệt độ

Sao lưu cấu hình qua FTP/SCP

Phạm vi Giao diện

RFCs được Hỗ trợ

Một số RFC quan trọng đã được hỗ trợ, bao gồm UDP, TCP, DHCP, SNMP, IPv4, IPv6, và nhiều tiêu chuẩn khác.

Gỡ lỗi

Gỡ lỗi: CLI qua console, telnet, hoặc SSH

Chẩn đoán: Hiển thị và gỡ lỗi các thống kê lệnh

Gương lưu lượng (port)

Gương lưu lượng (VLAN)

Gương lưu lượng dựa trên ACL

Cổng đích gương lưu lượng trên mỗi hệ thống: 4

Giám sát cổng LAG

Nhiều cổng đích được giám sát đến 1 gương (N:1)

Số lượng tối đa các phiên gương lưu lượng: 4

Gương lưu lượng đến đích từ xa (qua L2): 1 VLAN đích

Chứng nhận An toàn và Tương thích Điện từ

Một loạt các chứng nhận an toàn và tương thích điện từ từ các tổ chức như UL, TUV/GS, FCC, CE, và nhiều hơn nữa.

Quản lý Chất lượng Telecom

TL9000

Môi trường

ROHS 6

Mã CLEI
