EX4650 Ethernet Switch Datasheet

Tổng Quan Sản Phẩm

Dòng switch Ethernet EX4650 mang lại quy mô đạt chuẩn trung tâm dữ liệu, với khả năng hoạt động mượt mà và hiệu suất cao cho việc triển khai ở lớp Core/Distribution trong mô hình mạng doanh nghiệp. EX4650 cung cấp các cổng cố định 1GbE/10GbE/25GbE và cổng uplink lên đến 40GbE/100GbE, tạo nên tính linh hoạt cho việc triển khai cả trong trung tâm dữ liệu top-of-rack và các triển khai tập trung của nhà cung cấp dịch vụ.

EX4650 được tích hợp, cung cấp và quản lý trong Juniper Mist Cloud Architecture. Mist Wired Assurance mang lại trải nghiệm tốt hơn cho các thiết bị được kết nối thông qua các cấp độ dịch vụ và tự động hóa được hỗ trợ bởi AI.

Mô tả Sản phẩm

Bộ chuyển mạch Ethernet EX4650 cung cấp 4 Tbps kết nối Lớp 2 và Lớp 3 cho các thiết bị nối mạng như bộ định tuyến, máy chủ, và các thiết bị chuyển mạch khác. Với 48 cổng có thể cắm và có thể cắm cùng với bộ thu phát (SFP/SFP+/SFP28) tốc độ có dây 10GbE/25GbE và 8 cổng bộ thu phát 40GbE/100GbE quad SFP+ (QSFP+/QSP28) tốc độ dây trong một thiết kế 1 U nhỏ gọn, EX4650 cung cấp tính linh hoạt để hỗ trợ các môi trường hỗn hợp 1GbE, 10GbE, 25GbE, 40GbE và 100GbE. Có sẵn bốn mẫu: hai mẫu có bộ nguồn AC với luồng khí từ trước ra sau hoặc từ sau ra trước và hai mẫu có bộ nguồn DC với luồng khí từ trước ra sau hoặc từ sau ra trước. Tất cả các mẫu đều có bộ cấp nguồn kép.

Thành phần chính

Bộ chuyển mạch EX4650 bao gồm các tùy chọn cấu hình cố định 25GbE (chỉ cáp quang) và 40GbE hoặc 100GbE với các tính năng L2, L3, Ethernet VPN (EVPN) và MPLS phong phú. Bộ chuyển mạch EX4650 chạy cùng hệ điều hành Juniper Networks Junos hiệu suất cao, đáng tin cậy được sử dụng bởi Bộ chuyển mạch Juniper Networks EX Series và QFX Series Ethernet, Dịch vụ SRX Series Cổng và bộ định tuyến Juniper, đảm bảo triển khai tính năng mặt phẳng điều khiển nhất quán và trải nghiệm người dùng trên toàn bộ cơ sở hạ tầng Juniper.

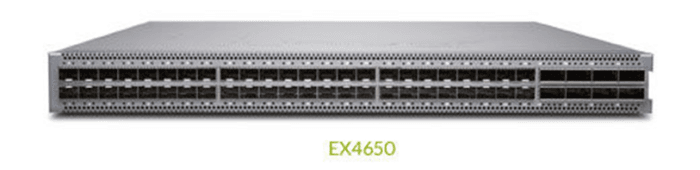

Thiết kế EX4650

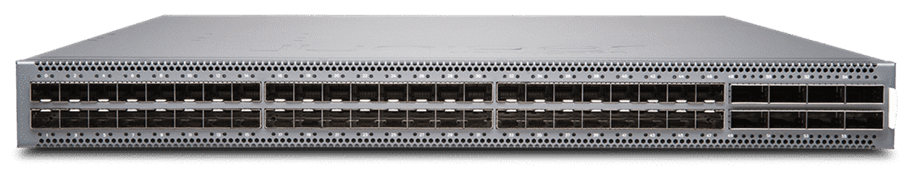

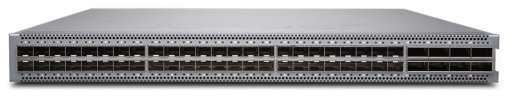

Bộ chuyển mạch EX4650 là một thiết kế rack 1 U nhỏ gọn, cung cấp thông lượng cao, độ trễ rất thấp và bộ tính năng phong phú của hệ điều hành Junos. Hiệu suất của mặt phẳng điều khiển của EX4650 được nâng cao hơn nữa với CPU Intel lõi tứ 2,3 GHz mạnh mẽ với bộ nhớ 16 GB và bộ lưu trữ SSD 64 GB.

EX4650-48Y là bộ chuyển mạch phân phối khuôn viên 25GbE/100GbE cung cấp 48 cổng thu phát SFP28 và 8 cổng QSFP28 có thể được định cấu hình là cổng 8x40GbE hoặc 8x100GbE, với thông lượng tổng hợp là 4 Tbps hoặc 2,98 Bpps trên mỗi bộ chuyển mạch. Để tăng thêm tính linh hoạt, mỗi cổng QSFP28 cũng có thể được cấu hình thành cổng 4x25GbE bằng cáp ngắt, tăng tổng số cổng 25GbE được hỗ trợ lên 80 trên mỗi bộ chuyển mạch.

Điểm nổi bật của EX4650-48Y

EX4650-48Y có các tính năng sau:

•  Hỗ trợ các đường upstream 1GbE/10GbE/25GbE mật độ cao, đa tốc độ và các đường lên 40GbE/100GbE để truy cập và cấu hình tổng hợp, với tối đa 48 cổng 25GbE và tối đa tám cổng đường lên 100GbE trong nền tảng 1 U
• Thông lượng lên tới 4 Tbps hiệu suất L2 và L3, với độ trễ thấp tới 550 nano giây
• CPU Intel lõi tứ 2,3 GHz với bộ nhớ 16 GB và bộ lưu trữ SSD 64 GB
• Khả năng tự động hóa giàu tính năng với sự hỗ trợ cho Python và Cung cấp cảm ứng không (ZTP)
• Hỗ trợ các giao thức ảo hóa như Mạng LAN mở rộng ảo (VXLAN)
• Các tính năng nâng cao của hệ điều hành Junos như EVPN, đường dẫn bổ sung BGP, MPLS, L3 VPN và IPv6 6PE

Kiến trúc và các thành phần chính

Quản lí Cloud với Juniper Mist Wired Assurance

Juniper Mist Wired Assurance, một dịch vụ dựa trên đám mây được động bởi Mist AI để đăng ký, cấu hình, quản lý và khắc phục sự cố cho EX4650, mang đến tự động hóa và mức dịch vụ được cung cấp bởi trí tuệ nhân tạo để đảm bảo trải nghiệm tốt hơn cho các thiết bị kết nối. Wired Assurance sử dụng dữ liệu giám sát phong phú từ switch Junos để đơn giản hóa hoạt động, giảm thời gian trung bình để sửa lỗi và cải thiện khả năng nhìn thấy. Wired Assurance cung cấp các tính năng sau:

Hoạt động Ngày 0 — Kết nối switch một cách mượt mà bằng cách đăng ký một switch mới hoặc kích hoạt một switch hiện tại với một mã kích hoạt duy nhất để đạt được tính đơn giản thực sự của cắm và chạy.

Hoạt động Ngày 1—Triển khai mô hình cấu hình dựa trên mẫu cho triển khai hàng loạt của các mô hình truyền thống và mô hình vải trường học, đồng thời giữ lại tính linh hoạt và kiểm soát cần thiết để áp dụng các thuộc tính tùy chỉnh cho từng trang web hoặc switch cụ thể. Tự động hóa cấu hình cổng thông qua các Hồ sơ Cổng Động.

Hoạt động Ngày 2—Tận dụng trí tuệ nhân tạo trong Juniper Mist Wired Assurance để đáp ứng các mong đợi về mức dịch vụ như thông lượng, kết nối thành công và sức khỏe của switch với các số liệu quan trọng trước và sau kết nối (xem Hình 1). Thêm khả năng tự lái xe trong các tính năng Marvis Actions để phát hiện vòng lặp, thêm VLAN bị thiếu, sửa lỗi cấu hình cổng, xác định cáp kém chất lượng, cách ly cổng đang nhấp nhô và khám phá khách hàng thường xuyên gặp sự cố (xem Hình 2). Và thực hiện nâng cấp phần mềm một cách dễ dàng thông qua Đám Mây Juniper Mist.

Sự bổ sung của Marvis, một Trợ Lý Mạng Ảo bổ sung được động bởi Mist AI, giúp bạn bắt đầu xây dựng một mạng tự động, đơn giản hóa hoạt động mạng và tối ưu hóa việc khắc phục sự cố thông qua các biện pháp tự động cho các switch dòng EX hoặc hành động được đề xuất cho các hệ thống bên ngoài.

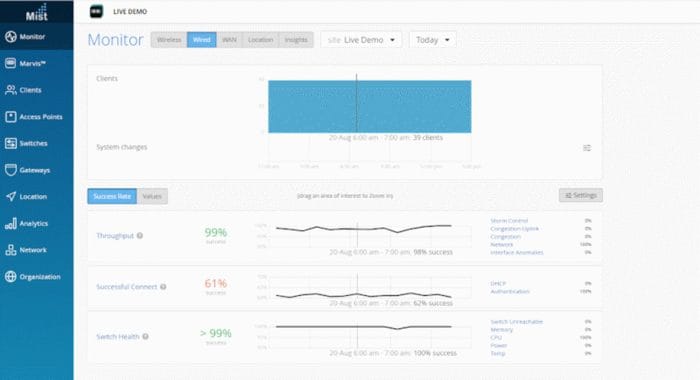

Hình 1: Các kỳ vọng về mức dịch vụ của Dịch vụ Juniper Mist Wired Assurance

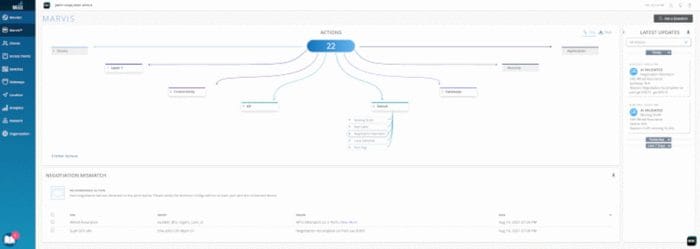

Hình 2: Hành động Marvis cho switch có dây

Việc bổ sung Marvis, Trợ lý mạng ảo bổ sung do Mist AI điều khiển, cho phép bạn bắt đầu xây dựng mạng tự lái giúp đơn giản hóa các hoạt động mạng và hợp lý hóa việc khắc phục sự cố thông qua các bản sửa lỗi tự động cho bộ chuyển đổi dòng EX hoặc các hành động được đề xuất cho hệ thống bên ngoài.

Công nghệ EVPN-VXLAN

Dòng sản phẩm EX4650 thúc đẩy các tiêu chuẩn mở và mở rộng công nghệ EVPN-VXLAN tiêu chuẩn ngành mà đã được hỗ trợ trong cả trung tâm dữ liệu và khu vực campus. Với các ứng dụng doanh nghiệp chuyển đến đám mây, việc triển khai các cấu trúc IP như các cấu trúc doanh nghiệp với các tiện ích mở rộng L2 sử dụng VXLAN đã trở nên cần thiết. EX4650 có khả năng cung cấp cả dịch vụ cổng L2 và L3 VXLAN, cho phép khách hàng triển khai các mạng cung cấp kết nối L2 cho các ứng dụng qua các cấu trúc L3. EVPN-VXLAN cung cấp một cách linh hoạt để xây dựng và kết nối nhiều khu vực campus, trung tâm dữ liệu và đám mây công cộng, mang lại các lợi ích sau đây:

1. Hiệu quả mạng tăng cao: Dựa trên các tiêu chuẩn ngành, giúp tăng cường hiệu suất của mạng.
2. Mở rộng tại tất cả các lớp mạng: Cung cấp khả năng mở rộng ở tất cả các lớp mạng, từ L2 đến L3.
3. Hội tụ nhanh chóng hơn: Mang lại tốc độ hội tụ nhanh chóng hơn trong các tình huống mạng phức tạp.
4. Kiến trúc linh hoạt và an toàn: Cung cấp một kiến trúc linh hoạt và an toàn, đáp ứng được các yêu cầu đa dạng của môi trường mạng.

Hệ điều hành Junos

EX4650 hiệu suất cao chạy Junos OS, hệ điều hành mạng mạnh mẽ và mạnh mẽ của Juniper, hỗ trợ tất cả các thiết bị chuyển mạch, bộ định tuyến và tường lửa của Juniper. Các tính năng chính của Junos OS giúp nâng cao chức năng và khả năng của EX4650 bao gồm:

• Tính mô-đun phần mềm, với các mô-đun quy trình chạy độc lập trong không gian bộ nhớ được bảo vệ riêng và có khả năng khởi động lại quy trình
• Chức năng cam kết và khôi phục để đảm bảo cấu hình mạng không có lỗi
• Một bộ tập lệnh mạnh mẽ để phát hiện, báo cáo và giải quyết sự cố ngay on-box

Giấy phép Phần mềm Junos OS (License)

Các tính năng phần mềm được hỗ trợ trên switch EX4650-48Y được phân loại thành ba cấp độ: Cơ bản (Base), Cao cấp (Premium), và Tiên tiến (Advanced).

• Các tính năng phần mềm cơ bản bao gồm chuyển mạch L2 cơ bản, định tuyến L3 cơ bản, multicast, tự động hóa, lập trình, ZTP, và giám sát cơ bản. Một giấy phép tính năng phần mềm cơ bản đi kèm với việc mua sắm phần cứng và không yêu cầu bất kỳ chìa khóa giấy phép nào cụ thể.
• Các tính năng phần mềm cao cấp bao gồm tất cả các chức năng của giấy phép cơ bản, cộng thêm BGP, IS-IS và EVPN-VXLAN để giải quyết một cách rõ ràng nhu cầu của các doanh nghiệp. Để kích hoạt các tính năng này, khách hàng phải mua giấy phép EX4650-PFL, tạo ra chìa khóa giấy phép duy nhất và cài đặt chúng trên switch. Giấy phép này không thể chuyển giao qua các thiết bị khác nhau.
• Các tính năng phần mềm tiên tiến bao gồm tất cả các chức năng của giấy phép cao cấp cộng thêm MPLS để giải quyết một cách rõ ràng nhu cầu của các trường hợp sử dụng nối mạng và mép của doanh nghiệp. Để kích hoạt các tính năng này, khách hàng phải mua giấy phép EX4650-AFL, tạo ra chìa khóa giấy phép duy nhất và cài đặt chúng trên switch. Giấy phép này không thể chuyển giao qua các thiết bị khác nhau.

Các giấy phép phần mềm Cao cấp và Tiên tiến được cung cấp dưới dạng giấy phép vĩnh viễn. Vui lòng xem phần Thông tin Đặt hàng để biết mô tả SKU giấy phép.

Triển khai EX4650 với mạng Doanh nghiệp

EX4650 được thiết kế chủ yếu cho các trường hợp sử dụng sau:

• Công nghệ Virtual Chassis: EX4650 hỗ trợ công nghệ Virtual Chassis độc đáo của Juniper Networks, cho phép tối đa bốn thiết bị chuyển mạch được kết nối với nhau hoạt động như một thiết bị logic duy nhất với một địa chỉ IP duy nhất. Công nghệ Khung gầm ảo cho phép doanh nghiệp tách cấu trúc liên kết vật lý khỏi các nhóm điểm cuối hợp lý, đảm bảo sử dụng tài nguyên hiệu quả hơn. Khi được triển khai trong cấu hình Virtual Chassis, bộ chuyển mạch EX4650 có thể được kết nối bằng tối đa bốn cổng 40GbE hoặc 100GbE trong các nhóm tập hợp liên kết (LAG) trên các cổng 40GbE/1000GbE, cung cấp công suất bảng nối đa năng tổng hợp lên tới 1,04 Tbps.

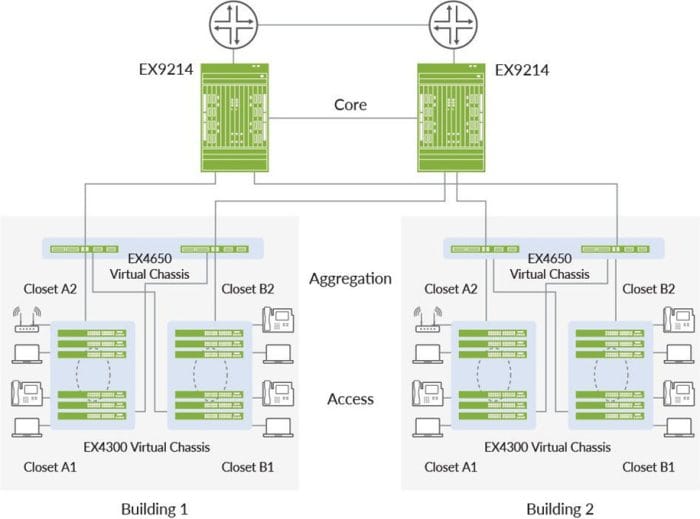

Hình 3: EX4650 là bộ chuyển mạch phân phối doanh nghiệp trong cấu hình Virtual Chassis

Công nghệ Campus Fabric: Công nghệ mạng campus của Juniper Networks cung cấp một giải pháp duy nhất, dựa trên tiêu chuẩn Ethernet VPN-Virtual Extensible LAN (EVPN-VXLAN) có thể triển khai trong bất kỳ campus nào, cho dù là một mạng hai tầng với cấu trúc collapsed core distribution hoặc là một hệ thống trải rộng trên toàn bộ campus với nhiều tòa nhà có các tầng distribution và core riêng biệt. Campus Fabric của Juniper hỗ trợ các kiến trúc được xác nhận sau đây:

1. EVPN Multihoming (Collapsed Core/Distribution):
   • Một cặp switch EX4650 được kết nối có thể triển khai để cung cấp EVPN multihoming (ESI-LAG) trong cấu hình collapsed core/distribution. Điều này loại bỏ sự cần thiết của Spanning Tree Protocol (STP) trên toàn bộ mạng campus bằng cách cung cấp khả năng multihoming từ access tới distribution layer, trong khi distribution tới core là một IP fabric ở tầng L3.
   • ESI-LAG cũng hỗ trợ mở rộng theo chiều ngang với nhiều hơn hai thiết bị ở tầng distribution và có thể mở rộng EVPN đến core.
2. Campus Fabric hoặc Core Distribution:
   • Một cặp switch EX4650 được kết nối có thể cung cấp hỗ trợ EVPN L2 và L3 VXLAN gateway. Điều này loại bỏ sự cần thiết của STP trên toàn bộ mạng campus bằng cách cung cấp khả năng multihoming từ access tới distribution layer, trong khi distribution tới core là một IP fabric ở tầng L3 sử dụng công nghệ EVPN.
   • IP fabric cũng có thể mở rộng để kết nối nhiều tòa nhà doanh nghiệp, trong khi VXLAN cho phép mở rộng L2 qua các tòa nhà. Mạng IP Clos giữa tầng distribution và core có thể tồn tại ở hai chế độ, cả hai đều được hỗ trợ bởi EX4650:
     • Centrally routed bridging overlay: Giao diện Routing and Bridging tích hợp (IRB) đặt tại vị trí trung tâm trong fabric (trong trường hợp này, một thiết bị core).
     • Edge routed bridging overlay: Giao diện IRB đặt tại mép của fabric (trong trường hợp này, một thiết bị distribution).
3. Campus Fabric IP Clos:
   • Kiến trúc Campus Fabric IP Clos đẩy chức năng cổng gateway VXLAN Layer 2/3 xuống tầng access. Trong kiến trúc này, EX4650 hoạt động như một switch phân phối IP fabric.

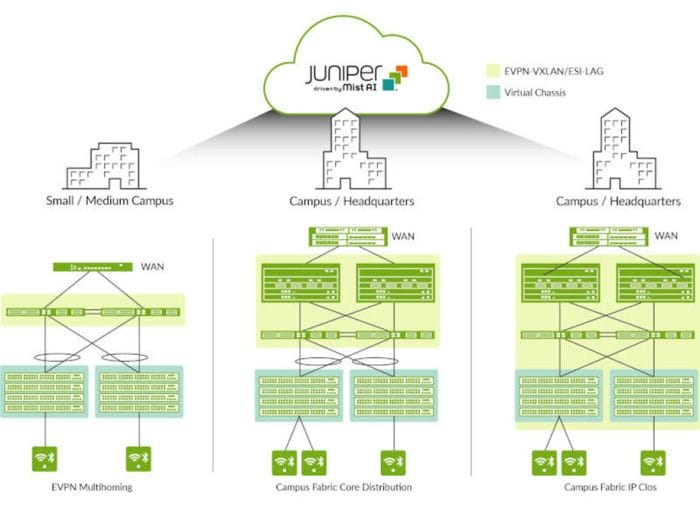

Các kiến trúc mạng Campus hiển thị EX4650 ở tầng distribution

Quản lý Campus Fabric dựa trên Trí tuệ Nhân tạo với Juniper Mist Cloud

Juniper Mist Wired Assurance mang đến quản lý đám mây và Trí tuệ Nhân tạo Mist cho mạng Campus. Nó thiết lập một tiêu chuẩn mới, chuyển từ quản lý mạng truyền thống sang các hoạt động dựa trên Trí tuệ Nhân tạo, đồng thời cung cấp trải nghiệm tốt hơn cho các thiết bị kết nối. Đám mây Juniper Mist tối ưu hóa triển khai và quản lý các kiến trúc mạng Campus bằng cách cho phép:

• Triển khai tự động và triển khai không chạm (zero-touch deployment).
• Phát hiện bất thường (Anomaly detection).
• Phân tích nguyên nhân gốc (Root cause analysis).

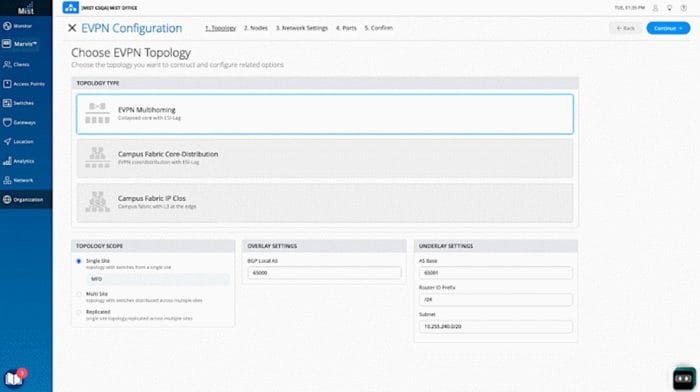

Hình 5: Cấu hình multihoming EVPN thông qua Juniper Mist Cloud

Kết nối Máy Chủ On-Premises Cho Doanh Nghiệp: Trung tâm dữ liệu đang yêu cầu các giải pháp mạng tích hợp I/O có tốc độ cao, độ trễ thấp, và hỗ trợ lưu trữ để tối ưu hóa hiệu suất của máy chủ vật lý, máy chủ ảo và lưu trữ. EX4650 đáp ứng những yêu cầu này với giao diện 10GbE và 25GbE có độ trễ thấp, không mất dữ liệu, có mật độ cao, cũng như các liên kết 100GbE lên mạng trung tâm. Hơn nữa, EX4650 cung cấp hỗ trợ cổng gateway EVPN-VXLAN L2 và L3, biến nó thành một giải pháp lý tưởng cho triển khai overlay trong trung tâm dữ liệu On-Premises của doanh nghiệp.

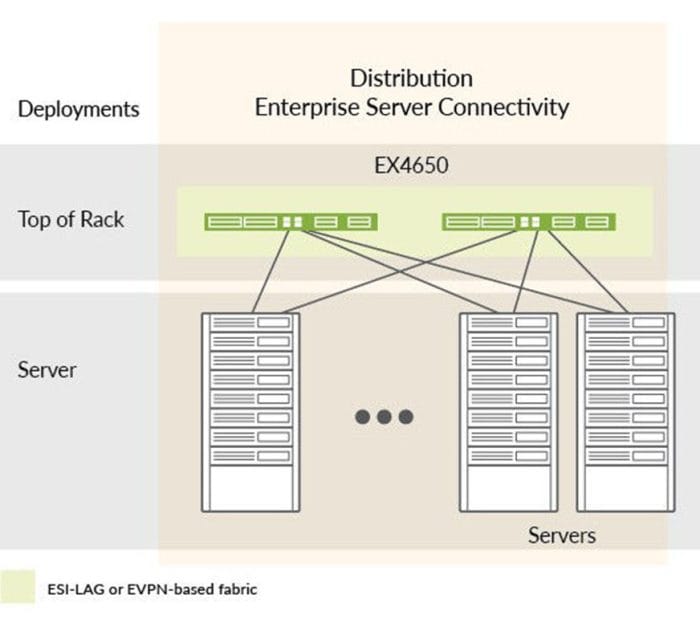

Hình 6: EX4650 cho kết nối máy chủ của doanh nghiệp

EX4650 cũng cung cấp các tùy chọn luồng không khí linh hoạt, cho phép hỗ trợ làm mát từ phía sau ra phía trước và từ phía trước ra phía sau để đảm bảo tính nhất quán với thiết kế máy chủ cho triển khai hot-aisle hoặc cold-aisle. Hỗ trợ cho tri-speed 1GbE/10GbE/25GbE làm cho EX4650 trở nên lý tưởng cho truy cập máy chủ doanh nghiệp; 48 cổng 10GbE/25GbE tự nhiên cho kết nối máy chủ và tối đa tám cổng 40GbE hoặc 100GbE cho kết nối uplink cung cấp tỷ lệ oversubscription rất thấp là 1.5:1 từ access đến aggregation. Mỗi cổng 40GbE có thể chia thành bốn cổng 10GbE, cung cấp các tùy chọn bổ sung cho kết nối máy chủ.

EX4650 hoạt động ở cả chế độ cut-through và store-and-forward, cung cấp việc chuyển mạch với tốc độ dây ổn định với độ trễ dưới một micro giây và jitter thấp cho bất kỳ kích thước gói tin nào (bao gồm cả gói tin jumbo) trong cả hai chế độ. Với các tính năng như EVPN multihoming (ESI-LAG) và MC-LAG, EX4650 hỗ trợ dual homing máy chủ active/active và có thể sử dụng băng thông bisectional đầy đủ từ máy chủ đến switch.

Tính năng và lợi ích

Dịch Vụ Wired Level Expectations

Tính năng Wired Assurance cung cấp khả năng quan sát vận hành trong trải nghiệm kết nối có dây với các kỳ vọng về cấp dịch vụ (SLEs) cho các Switch dòng EX. Các số liệu hiệu suất trước và sau khi kết nối giúp bạn theo dõi kết nối thành công và sức khỏe của switch trong toàn bộ hệ thống, sử dụng Trí tuệ Nhân tạo Mist để đo lường và quản lý mạng, cũng như đơn giản hóa quá trình khắc phục sự cố.

Tự động hóa

EX4650 hỗ trợ một số tính năng plug-and-play và tự động hóa mạng, bao gồm ZTP và tập lệnh sự kiện, khôi phục tự động và tập lệnh Python.

Flexible Forwarding Table

EX4650 bao gồm Bảng chuyển tiếp hợp nhất (UFT), cho phép chia bảng phần cứng thành các phân vùng có thể định cấu hình của bảng điều khiển truy cập phương tiện L2 (MAC), máy chủ L3 và bảng khớp tiền tố dài nhất (LPM). Trong môi trường L2 thuần túy, EX4650 hỗ trợ tới 288.000 địa chỉ MAC; ở chế độ L3, bảng có thể hỗ trợ tới 168.000 mục nhập máy chủ; ở chế độ LPM, bảng có thể hỗ trợ tới 360.000 tiền tố. Hệ điều hành Junos cung cấp các tùy chọn có thể định cấu hình thông qua CLI để tối ưu hóa EX4650 cho các tình huống triển khai khác nhau.

Quản lý bộ đệm thông minh

EX4650 có tổng cộng 32 MB bộ đệm dùng chung. Mặc dù 25% tổng dung lượng bộ đệm được dành riêng, phần còn lại được chia sẻ giữa tất cả các cổng và người dùng có thể định cấu hình. Cơ chế đệm thông minh trong EX4650 hấp thụ hiệu quả các đợt bùng phát lưu lượng truy cập đồng thời mang lại hiệu suất xác định, tăng đáng kể hiệu suất so với phân bổ tĩnh.

MPLS

Một tập hợp rộng rãi các tính năng MPLS, bao gồm L3 VPN, bộ định tuyến biên của nhà cung cấp IPv6 (6PE), kỹ thuật lưu lượng RSVP và LDP, hỗ trợ phân đoạn và ảo hóa mạng dựa trên tiêu chuẩn, cho phép EX4650 được triển khai dưới dạng chuyển mạch nhãn MPLS có độ trễ thấp bộ định tuyến (LSR).

Hệ điều hành Junos

Chạy hệ điều hành Junos với khả năng định tuyến mạnh mẽ và tiên tiến nhất trong ngành, EX4650 hỗ trợ RIP và OSPF cho cả IPv4 và IPv6, cũng như các khả năng định tuyến nâng cao như IS-IS và BGP. Với các khả năng bổ sung như đường dẫn đa đường chi phí bằng nhau 64 chiều (ECMP) và đường dẫn bổ sung BGP, EX4650 là khối xây dựng lý tưởng để triển khai lớp lót L3 mạnh mẽ nhất cho SDN.

EVPN-VXLAN

Nhiều kiến trúc campus theo hướng chủ quan được xây dựng trên kiến trúc truyền thống L2 Ethernet nhằm giải quyết nhu cầu loại bỏ Spanning Tree Protocol (STP). Với sự gia tăng của các thiết bị IoT trong doanh nghiệp, các mạng này sẽ được mong đợi mở rộng nhanh chóng mà không cần thêm phức tạp và tài nguyên. Tuy nhiên, một số thiết bị IoT này có khả năng mạng hạn chế và yêu cầu sự liên kết L2 qua các tòa nhà hoặc campus. Để giải quyết vấn đề này, các giải pháp truyền thống mở rộng các VLAN qua các tòa nhà và campus bằng cách sử dụng data plane flood-and-learn. Thật không may, giải pháp này không hiệu quả và khó quản lý. Số lượng ngày càng tăng của các điểm kết nối mạng, kết hợp với nhu cầu kinh doanh thay đổi nhanh chóng, đòi hỏi một mạng mở, dựa trên tiêu chuẩn, đơn giản, có khả năng mở rộng và có khả năng lập trình cả trong campus và trung tâm dữ liệu.

Các mạng doanh nghiệp hiện đại cần một kiến trúc campus giải cặp mạng overlay từ mạng underlay với các công nghệ như VXLAN, giúp quản trị viên mạng tạo ra các mạng L2 logic qua các mạng L3 khác nhau. EX4650 đáp ứng những yêu cầu này bằng cách hỗ trợ khả năng cổng gateway EVPN-VXLAN L2 và L3, mang lại những lợi ích sau:

1. Hiệu suất di chuyển mạng và máy chủ cải thiện
2. Kiểm soát học MAC ở mức lên để giảm sự lạc ngoại multicast chưa biết
3. Giảm lạc ngoại Address Resolution Protocol (ARP) thông qua kết nối MAC-to-IP trong mức điều khiển
4. Dữ liệu đa đường trên nhiều core switch (VXLAN entropy)
5. Dữ liệu đa đường đến các switch lớp truy cập kép active/active
6. Hội tụ nhanh chóng
7. Hội tụ nhanh chóng hơn khi liên kết với các switch truy cập kép active (aliasing)
8. Hội tụ nhanh chóng hơn khi các điểm kết thúc di chuyển
9. Khả năng mở rộng
10. Mức điều khiển dựa trên BGP có khả năng mở rộng
11. Mở rộng mạch core, distribution và access mạch mà không làm ảnh hưởng đến nhu cầu kinh doanh
12. Mở rộng campus mà không làm ảnh hưởng đến nhu cầu kinh doanh
13. Tính linh hoạt
14. Dễ tích hợp với các VPN L3 và L2
15. Tính năng điều khiển dựa trên BGP cho phép áp dụng các chính sách cụ thể từng điều nhỏ
16. Không chủ quan
17. Các giao thức dựa trên tiêu chuẩn hỗ trợ core, distribution và access mạch của nhiều nhà cung cấp.

Junos Telemetry Interface

EX4650 hỗ trợ Giao diện Telemetry Junos (JTI), một công cụ truyền thông hiện đại được thiết kế để theo dõi hiệu suất trong các mạng doanh nghiệp. Việc truyền dữ liệu đến một hệ thống quản lý hiệu suất cho phép các quản trị mạng đo lường xu hướng trong việc sử dụng liên kết và nút, và khắc phục sự cố như tắc nghẽn mạng ngay lập tức. JTI mang lại những tính năng sau:

1. Tính nhìn thấy và quản lý hiệu suất ứng dụng thông qua việc cung cấp các cảm biến để thu thập và truyền dữ liệu, và phân tích các đường dẫn luồng ứng dụng và công việc qua mạng.
2. Quy hoạch và tối ưu hóa dung lượng thông qua việc phát hiện proactive các điểm nóng và theo dõi độ trễ và microbursts.
3. Khắc phục sự cố và phân tích nguyên nhân gốc thông qua giám sát với tần suất cao.

Thông số kỹ thuật chuyển mạch EX4650

Phần cứng

Khả Năng Chuyển Mạch:

• Một chiều: 2 Tbps
• Hai chiều: 4 Tbps
• Tổng Đường Truyền Layer 2/Layer 3 (tối đa với gói tin 64 byte): 2976 Mpps (tốc độ dây)

Trọng Lượng:

• 23.7 lb (10.75 kg)

Kích Thước (Cao x Rộng x Sâu):

• Cao: 1.72 in (4.37 cm)
• Rộng: 17.36 in (44.09 cm)
• Sâu: 20.48 in (52.02 cm)

Chế Độ Chuyển Mạch:

• Cut-through và store-and-forward

Tùy Chọn Luồng Không Khí:

• Từ trước ra sau (luồng không khí ra) cho triển khai hành lang nóng
• Từ sau ra trước (luồng không khí vào) cho triển khai hành lang lạnh

Cổng Quản lý và Kết Nối Cổng Console: (Có thể cần thông tin chi tiết bổ sung)

• Thông tin về các loại kết nối cổng quản lý và cổng console có sẵn trên switch.

Tiêu Thụ Năng Lượng:

• Tải tối đa: 450 W
• Tải điển hình: 260 W
• Tải rảnh: 160 W

Tùy Chọn Giao Diện:

• 1GbE SFP: 48 (48 cổng 1GbE đồng)
• 10GbE SFP+: 48/80 (với cáp breakout)
• 25GbE SFP28: 48/80 (với cáp breakout)
• 40GbE QSFP+: 8
• 100GbE QSFP28: 8
• Mỗi cổng QSFP+ có thể được cấu hình như một giao diện 4 x 10GbE hoặc như một cổng 40 Gbps
• Mỗi cổng QSFP28 có thể được cấu hình như một giao diện 4 x 25GbE hoặc như một cổng 100 Gbps
• 1 cổng USB 2.0
• 1 cổng console RS-232
• 2 cổng quản lý: 2 x cổng RJ-45
• Hỗ trợ transceiver và cáp trực tiếp (DAC)
• Module quang và đồng 1GbE SFP
• Module quang 10GbE SFP+
• Cáp DAC 10GbE SFP+: 1/3 m twinax đồng và 1/3/5/7 m twinax đồng hoạt động
• Cáp DAC 25GbE SFP28: 1 m twinax đồng
• Gương quang SFP28: SR, LR
• Cáp DAC 40GbE QSFP+: 1/3 m twinax đồng
• Gương quang QSFP+: SR4, LX4, ESR4, ER4, LR4
• Cáp DAC chia thành 10GbE trực tiếp từ QSFP+ đến SFP+ (1/3 m twinax đồng)
• Cáp DAC chia thành 25GbE trực tiếp từ QSFP28 đến SFP28 (1 m twinax đồng)
• Gương quang QSFP28: SR4, ER4, PSM4, CWDM4, LR4

Virtual Chassis:

• 100GbE and 40GbE as Virtual Chassis port
• Virtual Chassis Routing Engine (RE) election
• Virtual Chassis pre-provisioning (plug-and-play)
• Auto-LAG formation of Virtual Chassis ports
• FCoE transit across Virtual Chassis members
• QoS on Virtual Chassis ports
• Local designated forwarding
• Graceful RE switchover (GRES)
• Nonstop routing (NSR)
• Nonstop bridging (NSB)
• Monitor distributed aggregate interface
• Control plane protection for virtual RE

Bộ Lắp Đặt Rack:

• Cung cấp các tùy chọn lắp đặt linh hoạt trên bốn cột cho rack máy chủ 19-inch hoặc rack dữ liệu (datacom).

Luồng Không Khí:

• Mô-đun quạt dự phòng (N+1) và có thể cắm nóng cho luồng không khí từ trước ra sau và từ sau ra trước
• Quạt biến tốc độ dự phòng để giảm điện năng tiêu thụ

Nguồn Cấp và Mô-đun Quạt:

• Hai nguồn cấp điện 650 W AC/DC dự phòng, có thể cắm nóng (1+1)
• Điện áp AC đơn pha 110-240 V
• Nguồn cấp điện DC từ -44 đến -72 V
• Mô-đun quạt dự phòng (4+1) và có thể cắm nóng để luồng không khí từ trước ra sau hoặc từ sau ra trước

Hiệu Suất (Unidimensional):

• Layer 2
  • Địa chỉ MAC mỗi hệ thống: 288,000
  • ID VLAN: 4093
  • Số lượng nhóm liên kết cộng hưởng (LAGs): 80
  • Số lượng cổng trên mỗi LAG: 64
  • Các trường hợp giao thức Spanning Tree Protocol (MSTP): 64
  • Các trường hợp giao thức VLAN Spanning Tree Protocol (VSTP): 509
  • Khung Jumbo: 9216 byte
  • Bộ lọc tường lửa
    • Bộ lọc đầu vào: 1500
    • Bộ lọc đầu ra: 512
• Layer 3
  • Tiền tố IPv4: 360,000
  • Route IPv4 unicast: 208,000
  • Route IPv4 multicast: 104,000
  • Đường dẫn ECMP: 64
  • Tiền tố IPv6: 170,000
  • Route IPv6 unicast: 104,000
  • Route IPv6 multicast: 52,000
  • Mục ARP: 64,000
  • Gương giao thông
    • Cổng đích gương mỗi switch: 4
    • Số lượng phiên gương tối đa: 4
    • VLAN đích gương mỗi switch: 4

Tính năng phần mềm hỗ trợ

Layer 2 Features

• STP—IEEE 802.1D (802.1D-2004)
• Rapid Spanning Tree Protocol (RSTP) (IEEE 802.1w); MSTP (IEEE 802.1s)
• Redundant Trunk Group (RTG)
• Bridge protocol data unit (BPDU) protect
• Loop protect
• Root protect
• RSTP and VSTP running concurrently
• VLAN—IEEE 802.1Q VLAN trunking
• The Routed VLAN Interface (RVI)
• Port-based VLAN
• Private VLAN (PVLAN)
• VLAN translation
• Static MAC address assignment for interface
• Per VLAN MAC learning (limit)
• MAC learning deactivate
• Link Aggregation and Link Aggregation Control Protocol (LACP) (IEEE 802.3ad)

Link Aggregation

• Multichassis link aggregation (MC-LAG)
• EVPN Multihoming (ESI-LAG)
• LAG load-sharing algorithm—bridged or routed (unicast or multicast) traffic:
  • IP: SIP, Dynamic Internet Protocol (DIP), TCP/UDP source port, TCP/UDP destination port
  • L2 and non-IP: MAC SA, MAC DA, Ethertype, VLAN ID, source port

Layer 3 Features (IPv4)

• Static routing
• Routing protocols (RIP, OSPF, IS-IS, BGP)
• Virtual Router Redundancy Protocol (VRRP)
• Bidirectional Forwarding Detection (BFD) protocol
• Virtual router
• Dynamic Host Configuration Protocol (DHCP) relay
• Proxy Address Resolution Protocol (ARP)

Multicast Features

• Internet Group Management Protocol (IGMP): v1, v2, v3
• IGMP snooping: v1, v2, and v3 (L2 only)
• IGMP Filter
• PIM-SM, PIM-SSM, PIM-DM
• Multicast Source Discovery Protocol (MSDP)

Security and Filters

• Secure interface login and password
• RADIUS
• TACACS+
• Ingress and egress filters: Allow and deny, port filters, VLAN filters, and routed filters, including management port filters
• Filter actions: Logging, system logging, reject, mirror to an interface, counters, assign forwarding class, permit, drop, police, mark
• SSH v1, v2
• Static ARP support
• Storm control, port error deactivate, and autorecovery
• Sticky MAC address
• DHCP snooping

Quality of Service (QoS)

• L2 and L3 QoS: Classification, rewrite, queuing
• Rate limiting:
  • Ingress policing: Single-rate two-color policer, two-rate three-color policer
  • Egress policing: Policer, policer mark down action
  • Egress shaping: Per queue on each port
• 10 hardware queues per port (8 unicast and 2 multicast)
• Strict-priority queuing (PQ), shaped-deficit weighted round-robin (SDWRR), weighted random early detection (WRED), weighted tail drop
• FCoE Initialization Protocol (FIP) snooping
• 802.1p remarking
• L2 classification criteria: Interface, MAC address, Ethertype, 802.1p, VLAN
• Congestion avoidance capabilities: WRED
• Trust IEEE 802.1p (ingress)
• Remarking of bridged packets

Data Center Bridging (DCB)

• Priority-based flow control (PFC)—IEEE 802.1Qbb
• Data Center Bridging Capability Exchange (DCBX), DCBx FCoE, and iSCSI type, length, and value (TLVs)

High Availability

• Bidirectional Forwarding Detection (BFD)
• Uplink failure detection
• Dynamic Load Balancing

MPLS

• Static label-switched paths (LSPs)
• RSVP-based signaling of LSPs
• LDP-based signaling of LSPs
• LDP tunneling (LDP over RSVP)
• MPLS class of service (CoS)
• MPLS LSR support
• IPv6 tunneling (6PE) (via IPv4 MPLS backbone)
• IPv4 L3 VPN (RFC 2547, RFC 4364)

Server Virtualization Management and SDN-Related Protocols

• VXLAN OVSDB
• EVPN-VXLAN

Các Nền Tảng Quản Lý và Phân Tích:

Juniper Mist Wired Assurance for Campus:

• Dịch vụ quản lý và giám sát dây có dây từ Juniper Mist.
• Tích hợp trí tuệ nhân tạo (AI) và giám sát đám mây để cải thiện trải nghiệm người dùng và hoạt động mạng.
• Hỗ trợ triển khai tự động và giám sát hiệu suất.

Junos Space Network Director for Campus:

• Nền tảng quản lý mạng dành cho môi trường campus của Juniper Networks.
• Cung cấp giao diện quản lý trực quan và tính năng quản lý đa dạng.
• Hỗ trợ quản lý, giám sát và cấu hình mạng hiệu quả.

Junos Space Management:

• Nền tảng quản lý tổng thể của Juniper Networks.
• Cung cấp các dịch vụ quản lý đa nhiệm, bao gồm cả quản lý mạng và giám sát.
• Hỗ trợ tích hợp và quản lý các thiết bị mạng của Juniper trên nền tảng chung.

Quản lí thiết bị và vận hành

• Role-based CLI management and access
• CLI via console, telnet, or SSH
• Extended ping and traceroute
• OpenConfig for Junos OS to support the YANG data models
• Junos OS configuration rescue and rollback
• Image rollback
• SNMP v1/v2/v3
• Junos XML management protocol
• sFlow v5
• Beacon LED for port and system
• Zero Touch Provisioning (ZTP)
• OpenStack Neutron Plug-in
• Python
• Junos OS event, commit, and OP scripts
• Junos Telemetry Interface (JTI)

Giám sát lưu lượng

• Port-based
• LAG port
• VLAN-based
• Filter-based
• Mirror to local
• Mirror to remote destinations (L2 over VLAN)

Các tiêu chuẩn

• IEEE standard
• IEEE 802.1D
• IEEE 802.1w
• IEEE 802.1
• IEEE 802.1Q
• IEEE 802.1p
• IEEE 802.1ad
• IEEE 802.3ad
• IEEE 802.1AB
• IEEE 802.3x
• IEEE 802.1Qbb
• IEEE 802.1Qaz

Chuẩn T11

• INCITS T11 FC-BB-5

Hỗ trợ RFCs

• RFC 768 UDP
• RFC 783 Trivial File Transfer Protocol (TFTP)
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 854 Telnet client and server
• RFC 894 IP over Ethernet
• RFC 903 RARP
• RFC 906 TFTP Bootstrap
• RFC 951 1542 BootP
• RFC 1058 Routing Information Protocol
• RFC 1112 IGMP v1
• RFC 1122 Host requirements
• RFC 1142 OSI IS-IS Intra-domain Routing Protocol
• RFC 1256 IPv4 ICMP Router Discovery (IRDP)
• RFC 1492 TACACS+
• RFC 1519 Classless Interdomain Routing (CIDR)
• RFC 1587 OSPF not-so-stubby area (NSSA) Option
• RFC 1591 Domain Name System (DNS)
• RFC 1745 BGP4/IDRP for IP—OSPF Interaction
• RFC 1772 Application of the Border Gateway Protocol in the Internet
• RFC 1812 Requirements for IP Version 4 routers
• RFC 1997 BGP Communities Attribute
• RFC 2030 SNTP, Simple Network Time Protocol
• RFC 2068 HTTP server
• RFC 2131 BOOTP/DHCP relay agent and Dynamic Host
• RFC 2138 RADIUS Authentication
• RFC 2139 RADIUS Accounting
• RFC 2154 OSPF w/Digital Signatures (Password, MD-5)
• RFC 2236 IGMP v2
• RFC 2267 Network ingress filtering
• RFC 2328 OSPF v2 (edge mode)
• RFC 2338 VRRP
• RFC 2362 PIM-SM (edge mode)
• RFC 2370 OSPF Opaque link-state advertisement (LSA) Option
• RFC 2385 Protection of BGP Sessions via the TCP Message Digest 5 (MD5) Signature Option
• RFC 2439 BGP Route Flap Damping
• RFC 2453 RIP v2
• RFC 2474 Definition of the Differentiated Services Field in the IPv4 and IPv6 Headers
• RFC 2597 Assured Forwarding PHB (per-hop behavior) Group
• RFC 2598 An Expedited Forwarding PHB
• RFC 2697 A Single Rate Three Color Marker
• RFC 2698 A Two Rate Three Color Marker
• RFC 2796 BGP Route Reflection—An Alternative to Full Mesh IBGP
• RFC 2918 Route Refresh Capability for BGP-4
• RFC 3065 Autonomous System Confederations for BGP
• RFC 3376 IGMP v3 (source-specific multicast include mode only)
• RFC 3392 Capabilities Advertisement with BGP-4
• RFC 3446, Anycast RP
• RFC 3569 SSM
• RFC 3618 MSDP
• RFC 3623 Graceful OSPF Restart
• RFC 4271 Border Gateway Protocol 4 (BGP-4)
• RFC 4360 BGP Extended Communities Attribute
• RFC 4456 BGP Route Reflection: An Alternative to Full Mesh Internal BGP (IBGP)
• RFC 4486 Subcodes for BGP Cease Notification Message
• RFC 4724 Graceful Restart Mechanism for BGP
• RFC 4812 OSPF Restart Signaling
• RFC 4893 BGP Support for Four-octet AS Number Space
• RFC 5176 Dynamic Authorization Extensions to RADIUS
• RFC 5396 Textual Representation of Autonomous System (AS) Numbers
• RFC 5668 4-Octet AS Specific BGP Extended Community
• RFC 5880 Bidirectional Forwarding Detection (BFD) Dynamic Host Configuration Protocol (DHCP) server

Hỗ trợ MIBs

• RFC 1155 SMI
• RFC 1157 SNMPv1
• RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB and TRAPs
• RFC 1850 OSPFv2 MIB
• RFC 1901 Introduction to Community-based SNMPv2
• RFC 2011 SNMPv2 for Internet protocol using SMIv2
• RFC 2012 SNMPv2 for transmission control protocol using SMIv2
• RFC 2013 SNMPv2 for user datagram protocol using SMIv2
• RFC 2233, The Interfaces Group MIB Using SMIv2
• RFC 2287 System Application Packages MIB
• RFC 2570 Introduction to Version 3 of the Internet-standard Network Management Framework
• RFC 2571 An Architecture for describing SNMP Management Frameworks (read-only access)
• RFC 2572 Message Processing and Dispatching for the SNMP (read-only access)
• RFC 2576 Coexistence between SNMP Version 1, Version 2, and Version 3
• RFC 2578 SNMP Structure of Management Information MIB
• RFC 2579 SNMP Textual Conventions for SMIv2
• RFC 2580 Conformance Statements for SMIv2
• RFC 2665 Ethernet-like interface MIB
• RFC 2787 VRRP MIB
• RFC 2790 Host Resources MIB
• RFC 2819 RMON MIB
• RFC 2863 Interface Group MIB
• RFC 2932 IPv4 Multicast MIB
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An architecture for describing SNMP Management Frameworks
• RFC 3412 Message Processing and Dispatching for the SNMP
• RFC 3413 Simple Network Management Protocol (SNMP) (all MIBs are supported except the Proxy MIB)
• RFC 3414 User-based Security Model (USM) for version 3 of SNMPv3
• RFC 3415 View-based Access Control Model (VACM) for the SNMP
• RFC 3416 Version 2 of the Protocol Operations for the SNMP
• RFC 3417 Transport Mappings for the SNMP
• RFC 3418 Management Information Base (MIB) for the SNMP
• RFC 3584 Coexistence between Version 1, Version 2, and Version 3 of the Internet-standard Network Management Framework
• RFC 3826 The Advanced Encryption Standard (AES) Cipher Algorithm in the SNMP User-based Security Model
• RFC 4188 Definitions of Managed Objects for Bridges
• RFC 4318 Definitions of Managed Objects for Bridges with Rapid Spanning Tree Protocol
• RFC 4363b Q-Bridge VLAN MIB

Phê duyệt

Sự an toàn

• CAN/CSA-C22.2 số 60950-1 Thiết bị công nghệ thông tin – An toàn
• UL 60950-1 (Phiên bản 2) Thiết bị công nghệ thông tin – An toàn
• EN 60950-1: 2006/A2:2013 Thiết bị công nghệ thông tin – An toàn
• IEC 60950-1: 2005/A2:2013 Thiết bị công nghệ thông tin – An toàn (Sai ​​lệch theo từng quốc gia): Đề án CB
• EN 60825-1 An toàn của sản phẩm Laser – Phần 1: Phân loại và yêu cầu của thiết bị
• Hỗ trợ Tiêu chuẩn Xử lý Thông tin Liên bang (FIPS) 140-2
• Cấu hình bảo vệ hợp tác thiết bị mạng (NDcPP) phiên bản 2.1 Tiêu chí chung

EMC

• EN 300 386 V1.6.1 (2012-09) Tương thích điện từ và Các vấn đề về phổ vô tuyến (ERM) Thiết bị mạng viễn thông
• EN 300 386 V2.1.1 (2016-07) Thiết bị mạng viễn thông; yêu cầu EMC; Tiêu chuẩn hài hòa bao gồm các yêu cầu thiết yếu của Chỉ thị 2014/30/EU
• EN 55032:2012 (CISPR 32:2012) Khả năng tương thích điện từ của thiết bị đa phương tiện—Yêu cầu phát xạ
• EN 55024:2010 (CISPR 24:2010) Thiết bị công nghệ thông tin – Đặc tính miễn nhiễm – Giới hạn và phương pháp đo
• Thử nghiệm miễn nhiễm IEC/EN 61000
• AS/NZS CISPR 32:2015 Phát thải bức xạ và dẫn truyền của Úc/New Zealand
• FCC 47 CFR Phần 15 Phát thải bức xạ và dẫn truyền của Hoa Kỳ
• ICES-003 Canada Phát thải bức xạ và dẫn truyền
• VCCI-CISPR 32:2016 Phát thải bức xạ và dẫn truyền của Nhật Bản
• BSMI CNS 13438 Phát thải bức xạ và dẫn truyền của Đài Loan (ở độ cao 10 mét)
• KN32/KN35 Đặc tính miễn nhiễm và phát xạ bức xạ của Hàn Quốc (ở độ sâu 10 mét)
• Thử nghiệm miễn dịch KN61000 Hàn Quốc
• Tiêu chuẩn EMC của Ấn Độ TEC/SD/DD/EMC-221/05/OCT-16

Thông tin đặt hàng
